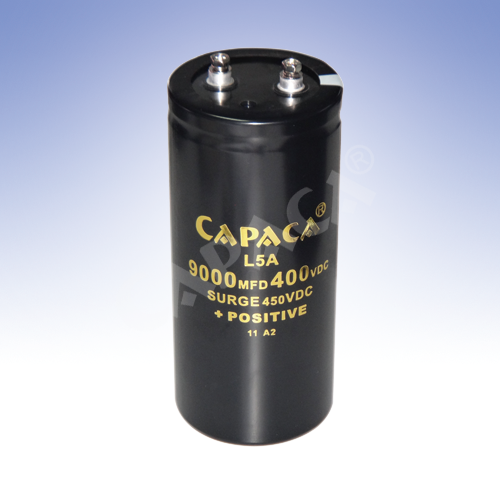

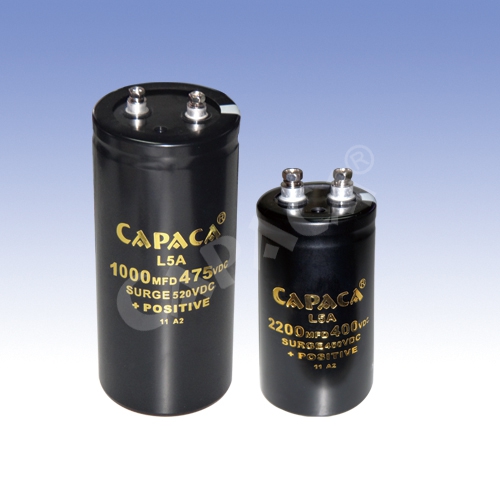

  • KP202（CD135）

  • KP202（CD135）

    螺栓SCREW型铝电解电容器，专为工业电源、变频器及各类设备的滤波、储能等设计，适用于直流和脉动电路。具备大容量、高频低阻、耐高纹波电流等特点，确保质量稳定可靠。额定电压范围50至450V，电容量270至39000μF，使用温度-25至+105℃，满足各种工业应用需求。

    • ￥0.00
      ￥0.00
商品描述

螺栓SCREW型铝电解电容器，专为工业电源、变频器及各类设备的滤波、储能等设计，适用于直流和脉动电路。具备大容量、高频低阻、耐高纹波电流等特点，确保质量稳定可靠。额定电压范围50至450V，电容量270至39000μF，使用温度-25至+105℃，满足各种工业应用需求。

用于工业电源，变频器和各种设备的滤波回路等直流和脉动电路中。具有容量大、高频低阻、耐高纹波电流，质量稳定可靠等特点。

■ 主要技术性能 Specifications


项目Item 特性Characteristics
使用温度范围Operating temperature range(℃) －25～+85
额定电压范围Rated voltage range(V) 160～450
标称电容量范围Nominal capacitance range(μF) 270～39000
标称电容量允许偏差Capacitance tolerance(%) ±20（20℃,120Hz）
漏电流Leakage current I≤0.01CRUR (μA) 或or 5mA（取较小值Whichever is smaller）
损耗角正切值Dissipation factor(tgδ) 　
UR (V)
160～250
350～450　
tg δ(max.)
0.25
0.2
(20℃,120Hz)
耐久性Load life（+85℃） 　
　时间 time 2000小时2000 hours　
容量变化率Capacitance change ±15%初始测量值以内Within±15% of the initial value
漏电流Leakage current ≤初始规定值Not more than the Initial specified value.
损耗角正切值Dissipation factor ≤175%初始规定值Not more than 175% of the Initial specified value.
　
高温贮存Shelf ife（+85℃） 　
　时间 time 500小时500 hours　
容量变化率Capacitance change ±15%初始测量值以内Within±15% of the initial value
漏电流Leakage current ≤初始规定值Not more than the Initial specified value.
损耗角正切值Dissipation factor ≤175%初始规定值Not more than 175% of the Initial specified value.
试验后：施加标称电压30分钟，于24至48小时之间测试。
After test: UR to be applied for 30 minutes, 24 to 48 hours before measurement.

■ 外形尺寸表 Case size table(mm)

D±1.5
36
51
64
77
90
L±2
53,83,100,121
75,96,115,130
96,115,130
96,115,130,155
131,157,196,236
F±1.0
12.7
21.8
28.2
31.4
31.4

■ 纹波电流修正系数Ripple current correction coefficient

温度Temperature（℃）
40
60
70
85
  频率Frequency（Hz）
50/60
120
300
1K
≥10K
修正系数Correction coefficient
1
0.75
0.62
0.37
修正系数Correction coefficient
0.7
1
1.1
1.3
1.4

■ 标称电容量、额定电压、额定纹波电流与外形尺寸对应表

   Nominal capacitance, rated voltage, rated ripple current and case size table

UR(V)
160（2C）
200（2D）
250（2E）
350（2V）
400（2G）
450（2W）
CR(μF)
φD×L(mm)
I～(A)*
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
270
-271










φ36×53
3.7
330
-331








φ36×53
4.1
φ36×83
4.9
390
-391






φ36×53
4.5
φ36×83
5.3
φ36×83
5.3
470
-471






φ36×83
5.8
φ36×83
5.8
φ36×83
5.6
560
-561






φ36×83
6.4
φ36×83
6.4
φ36×100
6.9
680
-681






φ36×83
7
φ36×100
7.6
φ36×100
7.6
820
-821






φ36×100
8.3
φ36×100
8.3
φ51×75
8.6
1000
-102






φ51×75
9.2
φ51×75
9.4
φ51×75
9.4
1200
-122






φ51×75
10.3
φ51×75
10.3
φ51×96
11.4
1500
-152




φ36×100
8.7
φ51×96
11.5
φ51×96
12.7
φ51×115
13.7
1800
-182




φ36×100
9.5
φ51×96
13.9
φ51×96
13.9
φ51×130
15.8
2200
-222


φ36×100
10.6
φ51×75
10.8
φ51×130
15.4
φ51×115
17.4
φ64×96
17
2700
-272


φ36×121
12.7
φ51×75
12
φ51×130
19.3
φ51×130
18.8
φ64×115
20.2
3300
-332
φ36×121
14
φ51×75
13.3
φ51×96
14.6
φ64×115
21.4
φ64×115
22.2
φ64×130
23.4
3900
-392
φ51×75
14.4
φ51×75
14.4
φ51×115
17
φ64×130
24.2
φ64×130
25.4
φ77×115
25.6
4700
-472
φ51×75
15.8
φ51×96
17.4
φ64×96
19.2
φ65×120
27.9
φ64×130
28.2
φ77×130
29.4
5600
-562
φ51×96
19
φ51×115
20.4
φ64×96
21
φ77×115
30.7
φ77×130
32.2
φ77×155
34.6
6800
-682
φ51×96
21
φ51×130
23.7
φ64×115
24.7
φ77×155
35.4
φ77×155
38
φ90×157
40.5
8200
-822
φ51×115
24.7
φ64×96
25.4
φ64×115
27.1
φ77×155
41.7
φ90×157
44.4
φ90×157
44.6
10000
-103
φ64×96
28
φ64×96
28
φ64×130
31.5
φ90×157
49
φ90×157
49.4
φ90×196
53.9
12000
-123
φ64×96
30.6
φ77×96
32.6
φ77×115
34.8
φ90×157
54.1
φ90×196
59.1
φ90×236
63.8
15000
-153
φ64×130
38.6
φ77×96
39
φ77×130
40.8
φ90×196
66.2
φ90×236
71.1


18000
-183
φ64×130
42.2
φ77×130
44.6
φ77×155
47.8
φ90×236
77.9




22000
-223
φ77×130
49.4
φ77×155
53
φ90×157
56.5






27000
-273
φ77×130
54.7
φ90×131
58.2








33000
-333
φ90×131
64.2
φ90×157
69








39000
-393
φ90×157
75.3











*最大纹波电流Max ripple current (40℃,120Hz)
